Mélangeur à engrenages à montage sur bride

Agitateur à entrée supérieure

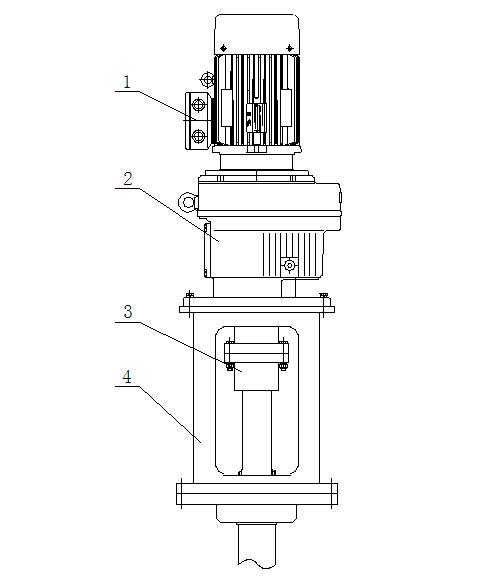

1、Moteur：

1, type antidéflagrant, type non antidéflagrant

2, type économe en énergie, type non économe en énergie

2、Réducteur：

1, série R (type coaxial)

2, série K (type d'engrenage conique)

3, série F (type à arbre parallèle)

3、Couplage：

1、GTType convexe rigide

2、HL Type de broche cylindrique

4、Cadre：

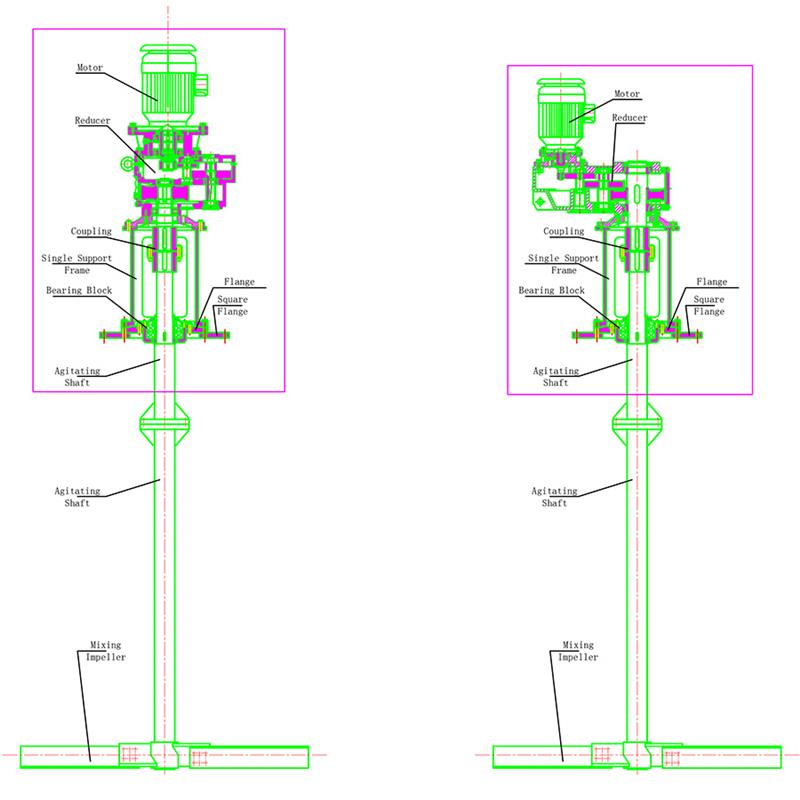

1、DXJType de support unique

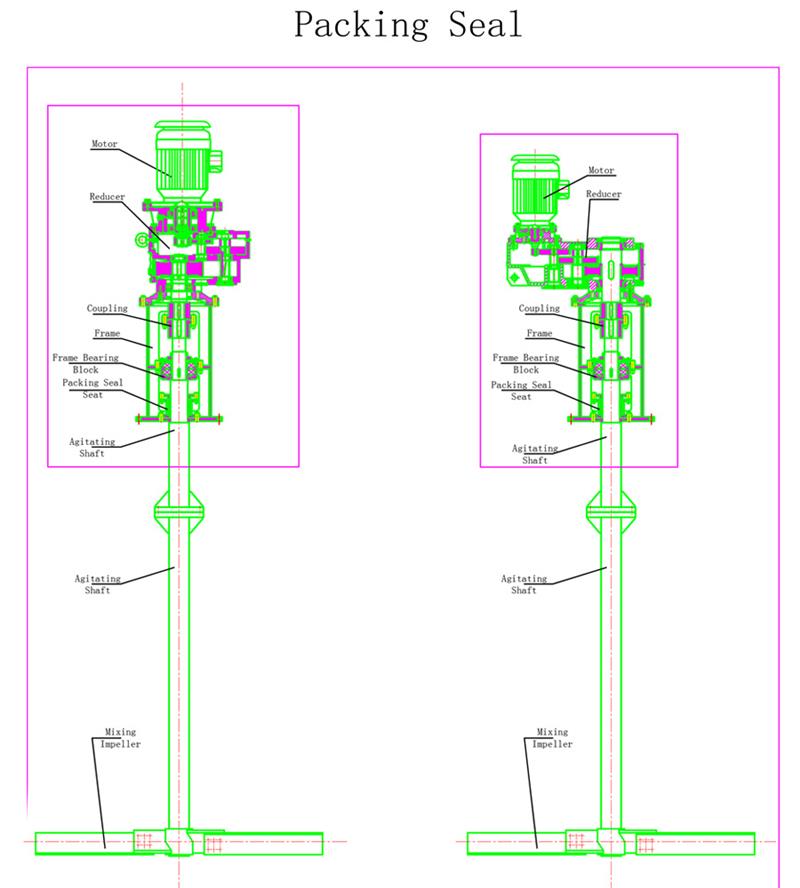

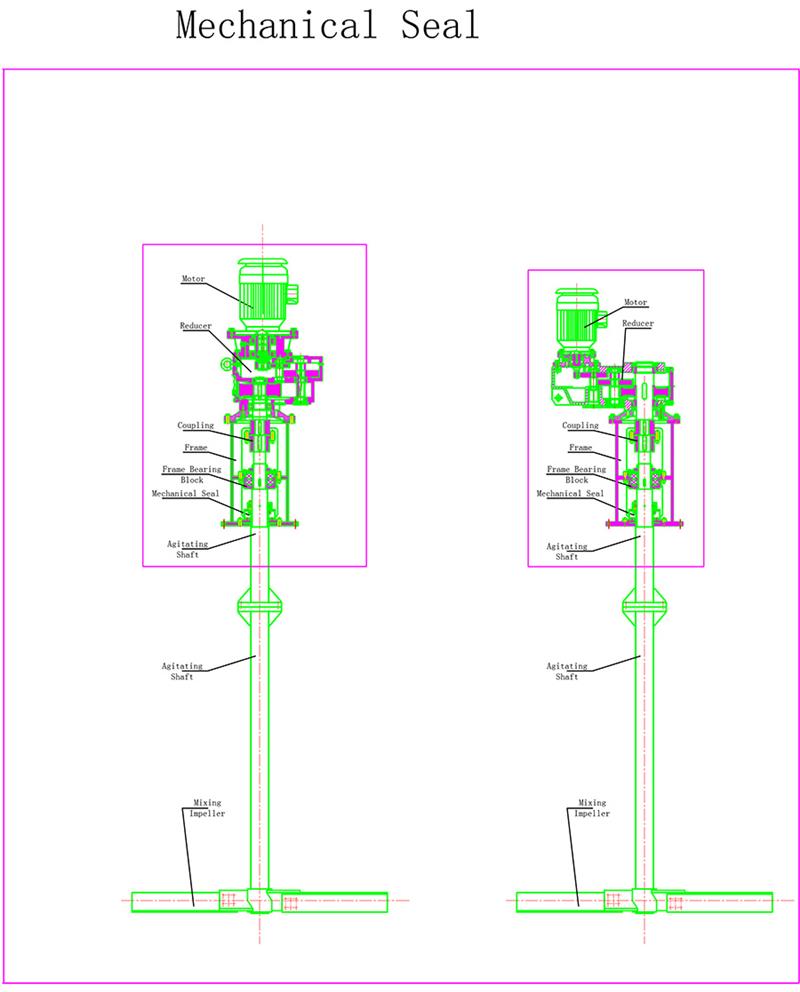

2. Type de support unique LDJ (peut ajouter un joint mécanique ou un joint d'emballage au bas du cadre)

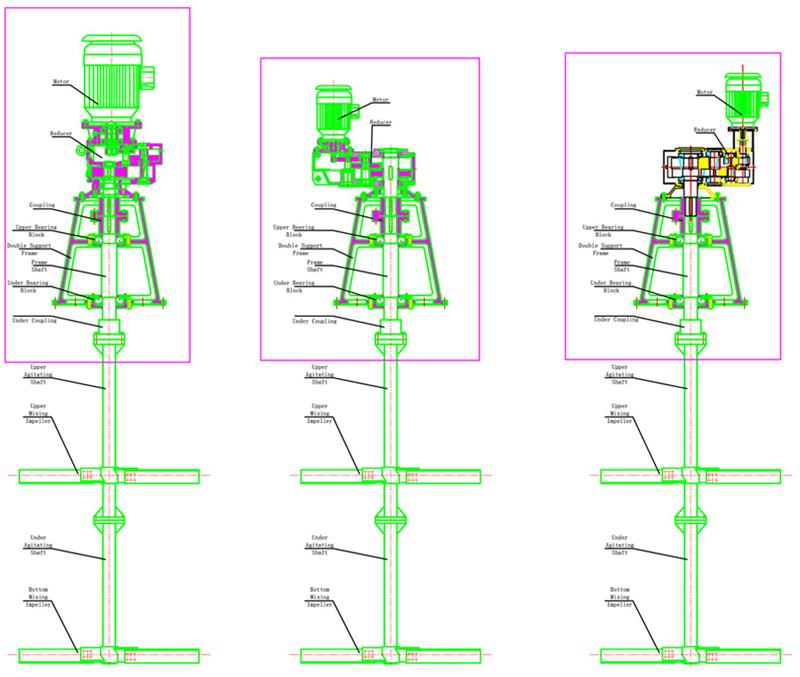

3、FZType de support double

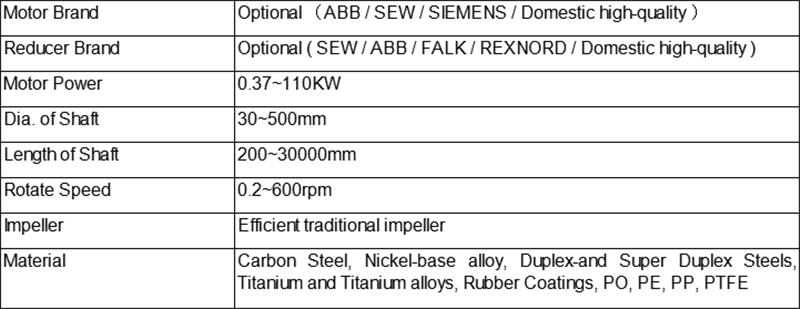

Paramètre de l'agitateur

Agitateur KEHENG à entrée supérieure, depuis 1989, nous aidons les usines de transformation du monde entier à trouver les mélangeurs et autres équipements dont elles ont besoin pour répondre à leurs applications spécifiques.En fonction de vos exigences spécifiques en matière de montage, de débit et de mélange, nous pouvons vous aider à sélectionner les mélangeurs à entrée supérieure qui répondront le mieux à vos besoins, ainsi que vous suggérer la conception et la position de la turbine qui offriront une solution personnalisée pour presque toutes les agitations et tous les mélanges. processus.Nos ingénieurs commerciaux sont disponibles pour vous consulter afin de déterminer quel produit ou équipement sur mesure conviendra le mieux à votre opération de traitement.

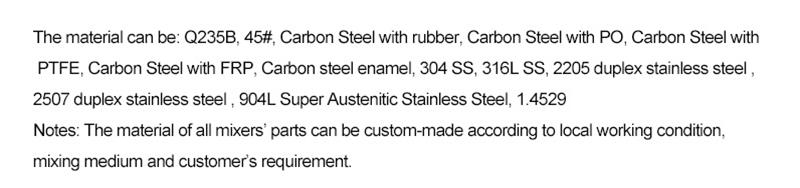

Matériel

Application

• Produits chimiques en vrac

• Polymère

• Produits chimiques spécialisés

• Biens de consommation de formule

• Biocarburants et bioraffineries.

• Désulfuration des fumées des centrales au charbon

• Procédé humide

• Cuve à mazout

Différentes formes d'installation du mélangeur produiront différents champs d'écoulement

Forme d'installation Différentes formes d'installation du mélangeur produiront différents champs d'écoulement, ce qui fera une différence significative dans l'effet de mélange.Habituellement, le formulaire d'installation du mélangeur est divisé en les types suivants :

1) Forme d'installation d'agitation centrale verticale Elle est caractérisée en ce que l'arbre de l'agitateur et l'agitateur sont disposés sur la ligne centrale du réservoir d'agitation et sont disposés symétriquement.Le mode de conduite est une transmission par courroie ou une transmission par engrenages ou par transmission à décélération, et est également directement entraîné par le moteur.La puissance de l'équipement de mélange peut varier de 0,1 kW à des centaines de kilowatts, et la plage de puissance habituelle est de 0,2 à 22 kW.Généralement, la puissance est inférieure à 3,7 kW pour une petite taille, de 5,5 à 22 kW pour une taille moyenne et supérieure à 22 kW pour une grande taille.Les petits mélangeurs sont utilisés dans l'industrie alimentaire.Le type à basse vitesse est inférieur à 100r/min, le type à vitesse moyenne est de 100~400r/mm et le type à grande vitesse est supérieur à 400r/mn.Selon l'application, la structure de la pale peut être combinée de diverses manières, avec une hélice de type tripale.La turbine est le corps principal et peut être combinée dans une variété de formes structurelles pour s'adapter à une variété d'utilisations.La plupart de ces équipements de mélange ont été standardisés dans les pays étrangers.La plage de vitesse est de 300 à 360 tr/min et la puissance du moteur est de 0,4 à 15 kW.Il est entraîné par un premier étage de décélération avec entraînement par courroie ou transmission par engrenages.

2) Forme d'installation d'agitation excentrique Elle se caractérise en ce que l'agitateur est installé dans la position excentrique du récipient vertical.Cette forme d'installation peut empêcher le liquide de tourner à proximité de l'agitateur, et l'effet est similaire à celui du déflecteur d'installation.La ligne centrale de l'arbre d'agitation est décalée par rapport à l'axe du récipient, ce qui entraîne une répartition différente de la pression du flux de liquide en différents points, et le mouvement relatif entre les couches de liquide est amélioré, augmentant ainsi la turbulence entre le liquide. couches, de sorte que l'effet d'agitation soit évidemment amélioré.Cependant, une agitation excentrique est susceptible de provoquer des vibrations de l'appareil lors de son fonctionnement.Généralement, ces formulaires d’installation ne sont utilisés que sur de petits appareils.

3) Caractéristiques du formulaire d'installation d'agitation basculante : Installez l'agitateur directement sur le bord supérieur du réservoir, fixez-le et fixez-le avec l'attelle ou le mandrin et le bord du cylindre.L'arbre d'agitation est inséré obliquement dans le récipient pour mélanger.Il convient au mélange du récipient.Une structure cylindrique ou un dispositif de mélange carré ouvert évite les courants de Foucault.Le dispositif de mélange de ce type d'installation est plus flexible et flexible, facile à utiliser et à entretenir, de structure simple et léger.Il est généralement utilisé sur de petits équipements et la puissance utilisée est de 0,1 à 2,2 kW.Le mélangeur avec une ou deux couches de pales est utilisé.Plage de 36 ~ 300 tr/min.
